3. PARAMETRY TAKTYCZNO – TECHNICZNE WYBRANYCH SAMOCHODÓW POŻARNICZYCH.

3.2. IVECO TURBO DAILY 59-12.

Lekki samochód ratowniczo – gaśniczy zbudowany na podwoziu IVECO Turbo Daily 59-12 z napędem 4 x 2 przeznaczony jest na wyposażenia zawodowych miejskich i zakładowych oddziałów straży pożarnej. Pojazd ten przystosowany jest do bezpośredniego prowadzenia akcji gaśniczych i ratowniczych lub do współdziałania z innymi jednostkami specjalistycznymi. Został on przedstawiony na poniższym rys. nr 3 jest on eksploatowany przez JRG PSP w Fordonie .

Samochód posiada nowoczesną trzydrzwiową kabinę 1+1+3, wyposażoną w pasy bezpieczeństwa dla załogi. Wnętrze kabiny jest wyciszone i klimatyzowane.

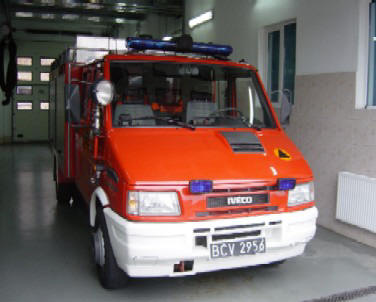

Rys. nr 3. IVECO Turbo Daily – widok ogólny.

Zabudowę pojazdu stanowi moduł wykonany z profili zamkniętych ze stali nierdzewnej jako konstrukcja szkieletowa, samodzielna, przymocowana do ramy pomocniczej za pomocą poduszek gumowych. Poszycia ścian bocznych wykonane są z blach aluminiowych.

Moduł zamykają z trzech stron aluminiowe żaluzje, a wejście na dach odbywa się za pomocą drabiny zamocowanej z tyłu pojazdu. Dach jest pokryty blachą ryflowaną i jest przystosowany do chodzenia po nim. Na dachu zamontowano barierki chroniące przed przypadkowym wysunięciem się luźnego wyposażenia oraz lampę oświetlającą jego przestrzeń roboczą. Miejsce pracy wokół pojazdu oświetlają dodatkowe lampy halogenowe.

PARAMETRY TECHNICZNE I EKSPLOATACYJNE.

Silnik – rzędowy, o zapłonie samoczynnym z wtryskiem bezpośrednim, z turbodoładowaniem i intercoolerem, o pojemności 2,800cm3 , i mocy

122 KM.

Napęd – na koła tylnie, poprzez 5 stopniową zsynchronizowaną, manualną skrzynię biegów,

Zawieszenie – niezależne, przednie: wahacze poprzeczne z drążkami skrętnymi,

Amortyzatory hydrauliczne, tylne: resory piórowe, amortyzatory hydrauliczne.

Układ hamulcowy – hydrauliczny dwuobwodowy, hamulce przednie tarczowe, tylne bębnowe.

Wymiary – dł./szer./wys. 6450/2280/2450 [mm], średnica skrętu 13,7 [m].

Masy – masa własna 3950 [kg], dopuszczalna masa całkowita 6500 [kg],

ładowność 2550 [kg].

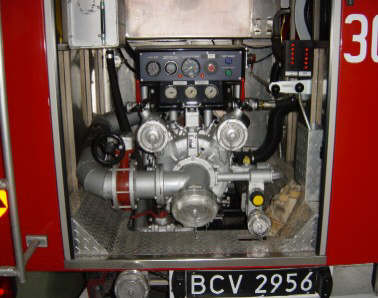

Rys. nr 4. IVECO Turbo Daily – przedział autopompy.

Wewnątrz zabudowy znajdują się trzy zbiorniki: na wodę o pojemności 700 l. na środek pianotwórczy 70 l. oraz zbiornik wyrównawczy urządzenia odpowietrzającego o pojemności 7 l. zbiornik ten posiada wlew, zawór spustowy, króćce podłączeniowe do urządzenia odpowietrzającego, przelew. Przedział autopompy widoczny na rys. nr 4 wyposażony jest w nowoczesną, wysokociśnieniową, wielostopniową autopompę typu IVECO MAB 200.

Wydajność pompy:

  • 2200 l/min. przy ciśnieniu niskim 0,8 MPa,
  • 300 l/min. przy ciśnieniu wysokim 4,0 MPa.

Na tablicy sterującej znajdują się: wskaźniki poziomu wody, środka pianotwórczego oraz przyrządy kontrolne.

Autopompa wraz z urządzeniem odpowietrzającym, napędzana jest za pośrednictwem wału przegubowego ze skrzyni biegów pojazdu poprzez skrzynię rozdzielczą.

Po prawej stronie zamontowane jest zwijadło szybkiego natarcia w którym ciśnienie dochodzi do 4,0 MPa.

PROPONOWANE ROZMIESZCZENIE WYPOSAŻENIA W SAMOCHODZIE RATOWNICZO – GAŚNICZYM

MARKI IVECO TURBO DAILY 59 – 12.

Kabina:

  • radiostacja przewoźna MOTOROLA GM 300/25, kpl. 1

  • sygnalizator bezruchu Fire Fly – AUER II Ex, szt. 4

  • kamizelka ostrzegawcza, szt. 5

  • jednorazowe rękawiczki lateksowe, 100 par

  • nóż do przecinania taśm i pasów, szt. 1

  • statyw do zawieszenia taśmy odgradzającej z podstawkami, kpl. 10

  • taśma do odgradzania miejsca akcji z folii biało – czerwonej, 500 m

  • przenośna lampa ostrzegawcza ze światłem pulsującym barwy żółtej, szt. 4

  • stożek ostrzegawczy uliczny, szt. 6

  • radiostacja przenośna MOTOROLA GP 300 z ładowarką, kpl. 3

  • urządzenie nagłaśniające przenośne, szt. 1

  • apteczka pierwszej pomocy, szt. 1

  • folia czarna PCV (do przykrywania zwłok), szt. 6

  • koc (folia) antyhipotermiczna, szt. 2

  • lokalizator podwyższonej temperatury – AUER Hot Spotter, szt. 1

  •  maski ucieczkowe, szt. 4

  • zestaw znaków drogowych i tablic ostrzegawczych. kpl. 1

Dach:

  • stojak hydrantowy – długi z kluczem, szt. 1

  • drabina czteroprzęsłowa, kpl. 1

  • drabina słupkowa, szt. 1

  • bosak podręczny, szt. 1

  • bosak lekki ogólnego przeznaczenia, szt. 1

  • bosak sufitowy, szt. 1

  • kilof, szt. 1

  • widły, szt. 1

  • sztychówka, szt. 1

  • szufla, szt. 1

  • miotła kokosowa z trzonkiem, szt. 1

  • skokochron. szt. 1

Moduł sprzętowy – strona prawa:

Podest wysuwany pionowy strona prawa:

  • panoramiczna maska do aparatu oddechowego typ 3 SP, szt. 2

  • aparat oddechowy – nadciśnieniowy typu APS 3/N – 1800, szt. 2

  • zapasowa butla do aparatu oddechowego 6 l/300bar. szt. 2

Podest wysuwany poziomy – prawy:

  • lekki zestaw narzędzi hydraulicznych LUKAS, kpl. 1

  • RABBIT TOOL – urządzenie do otwierania i wyważania drzwi. kpl. 1

Szuflada prawa:

  • najaśnica 1000 W, szt. 2

  • zestaw teleskopowy (długości 5 m), szt. 1

  • poprzeczka dla dwóch najaśnic. szt. 1

Półka dolna – prawa:

  • latarki elektryczne indywidualne akumulatorowe z ładowarką Ex, kpl. 2

  • przedłużacz elektryczny (długości 50 m) na zwijadle 220 V, szt. 1

  • pilarka spalinowa do drewna z zapasowym łańcuchem i prowadnicą, kpl. 1

  • piła spalinowa do stali i betonu z tarczami różnych typów, kpl. 1

  • kanister na paliwo (5 l). szt. 1

Półka górna prawa:

  • agregat prądotwórczy GEKO – 2500 – 2,2 kVA, 220 V, szt. 1

  • przedłużacz elektryczny (długości 50 m) na zwijadle 220 V, szt. 1

  • latarki elektryczne indywidualne akumulatorowe z ładowarką Ex. kpl. 2

Moduł sprzętowy – strona lewa:

Podest wysuwany pionowy:

  • panoramiczna maska do aparatu oddechowego typ 3 SP, szt. 2

  • aparat oddechowy – nadciśnieniowy typu APS 3/N – 1800, szt. 2

  • zapasowa butla do aparatu oddechowego 6 l/300bar, szt. 2

  • łom średnica 30 mm, (długość 1200 mm), szt. 1

  • topór strażacki ciężki. szt. 1

Podest wysuwany poziomy – lewy:

  • agregat gaśniczy proszkowy AP – 50 z proszkiem ABC. szt. 1

Szuflada – lewa:

  • szelki bezpieczeństwa do pracy na wysokościach, szt. 3

  • linka bezpieczeństwa (30 m), rdzeniowa, szt. 4

  • koc gaśniczy z tkaniny szklanej, szt. 2

  • zakrycie studzienki. szt. 1

Półka dolna – lewa:

  • gaśnica proszkowa GP – 6Z, szt. 1

  • gaśnica śniegowa GS – 5, szt. 1

  • hydronetka wodna (20 dm3), szt. 1

  • pojemnik ze środkiem neutralizującym UNI SAFE (10 kg), szt. 1

  • przełącznik 110/75, szt. 1

  • przełącznik 75/52, szt. 1

  • prądownica typu Turbo – Jet z nasadą 52 – TURBOSUPON, szt. 1

  • wąż pożarniczy W 52 – 20, szt. 4

  • wąż pożarniczy W 75 – 20. szt. 4

Półka górna – lewa:

  • stojak hydrantowy – krótki z kluczem, szt. 1

  • klucz do hydrantu pożarniczego naziemnego. szt. 1

Pojemnik nad półką górną – lewą:

  • nosze składane, szt. 1

  • siekierołom, szt. 1

  • nożyce do kłódek i łańcuchów, szt. 1

  • młot (5 kg), szt. 1

  • siekiera. szt. 1

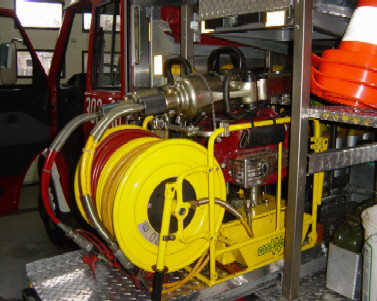

Rys. nr 5 przedstawia zestaw do cięcia i rozkleszczania firmy WEBER. W zestawie znajdują się nożyce do cięcia, małe nożyce do odcinania pedałów, cylindry (nożyce) i siłownik do rozkleszczania, rozsuwania, rozpychania, do zestawu należy komplet łańcuchów. Sprzęt ten jest napędzany za pomocą pompy tej samej firmy.

Rys. nr 5. Sprzęt do cięcia i rozkleszczania.

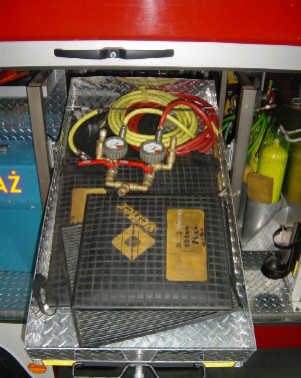

Rys. nr 6 przedstawia zestaw poduszek wysokociśnieniowych 10 i 19 tonowych do zestawu należą węże z zegarami. Poduszki są napełniane z butli z powietrzem. Zestaw służy do unoszenia przedmiotów
Rys. nr 6. Zestaw poduszek wysokociśnieniowych.
