Popychacze hydrauliczne

Powrót do Popychacze


Popychacz montowany w dźwigience zaworu



Faza ściskania (skok krzywki) (rys. 6)

  • popychacz hydrauliczny zostaje obciążony siłą sprężyny zaworu i siłami masowymi,
  • zmniejszony zostaje odstęp pomiędzy tłoczkiem i cylinderkiem w wyniku czego następuje wyciśnięcie niewielkich ilości oleju z komory podwyższonego ciśnienia poprzez szczelinę przeciekową (1) i otwór prowadzący olej do zbiorniczka (2).
  • pod koniec fazy ściskania powstaje nieznaczny luz na zaworze,
  • drobne ilości mieszanki oleju i powietrza zostaną wyciśnięte przez otwór odpowietrzający i szczelinę przeciekową (3).


    rys. 6 - faza ściskania

    1  Podkładka "czołowa"
    Tłoczek
    Nakładka podtrzymująca
    4  Cylinderek
    5  Kulka zaworu
    6  Klapka zatrzymująca
     7  Sprężyna zaworu zwrotnego
     8  Sprężyna powrotna
     9  "Koszyczek" podtrzymujący
    10  Stopka prowadząca
    11  Olej pod ciśnieniem silnikowym
    12  Olej o podwyższonym ciśnieniu

Faza wyrównania (obrys kołowy krzywki) (rys. 7)

  • sprężyna wyrównująca rozpiera (tłoczek i cylinderek do momentu, aż nastąpi wyrównanie luzu zaworu,
  • następuje otwarcie zaworu kulowego dzięki powstaniu różnicy ciśnień pomiędzy komorą podwyższonego ciśnienia a przestrzenią zbierającą, w wyniku czego olej przepływa ze zbiorniczka oleju do komory podwyższonego ciśnienia®,
  • następuje zamknięcie kulowego zaworu zwrotnego, przywrócona zostaje prawidłowa praca zaworów (pozbawiona luzów).

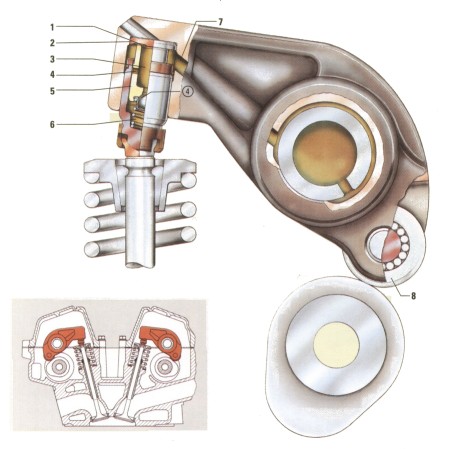

    rys. 7 - faza wyrównania

    1  Nadmiar oleju
    2  Szczelina prowadząca
    3  Zbiorniczek oleju
    4  Kanalik zbierający przeciek olejowy
    5  Szczelina przeciekowa
    6  Komora podwyższonego ciśnienia
    7  Kanalik
    8  Rolka dźwigienki
