Faza ściskania (skok krzywki) (rys. 8)

• popychacz hydrauliczny zostaje obciążony siłą sprężyny zaworu i siłami masowymi,

• zmniejszony zostaje odstęp pomiędzy tłoczkiem i cylinderkiem, w wyniku czego następuje wyciśnięcie niewielkich ilości oleju z komory podwyższonego ciśnienia poprzez szczelinę  przeciekową (1),

• pod koniec fazy ściskania powstaje nieznaczny luz na zaworze,

• drobne ilości mieszanki oleju i powietrza zostaną wyciśnięte przez szczelinę dławiącą oraz szczelinę odpowietrzającą i otwór odpowietrzający (2).

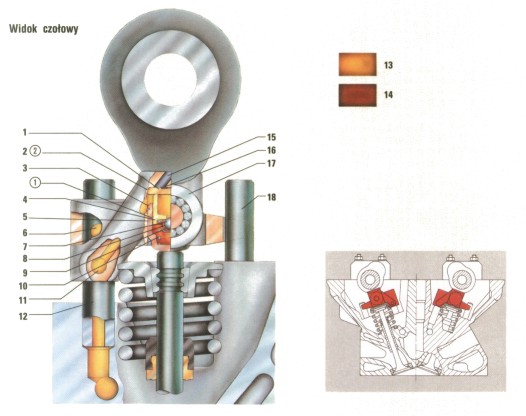

rysunek 8 - faza ściskania
1 Podkładka "czołowa" 2 Szczelina dławiąca 3 Pierścień 4 Tłoczek 5 Cylinderek 6 Otwór odprowadzający nadmiar oleju 7 Kulka zaworu 8 Klapka zatrzymująca zaworu 9 Sprężyna zaworu	10 Sprężyna powrotna zaworu 11 Otwór doprowadzający olej 12 Trzpień prowadzamy 13 Silnikowe ciśnienie oleju 14 Podwyższone ciśnienie oleju 15 Otwór odpowietrzający 16 Rowek odpowietrzający 17 Rolka 18 Trzpień zabezpieczający

Faza wyrównania (obrys kołowy krzywki) (rys. 9)

• sprężyna wyrównująca rozpiera tłoczek i cylinderek do momentu, aż nastąpi wyrównanie luzu zaworu,

• dzięki różnicy ciśnień pomiędzy komorą wysokiego ciśnienia a zbiorniczkiem oleju następuje otwarcie zaworu kulowego, w wyniku czego olej przepływa ze zbiorniczka do komory podwyższonego ciśnienia (3),

• następuje zamknięcie kulowego zaworu zwrotnego, przywrócona zostaje prawidłowa praca zaworów (pozbawiona luzów).

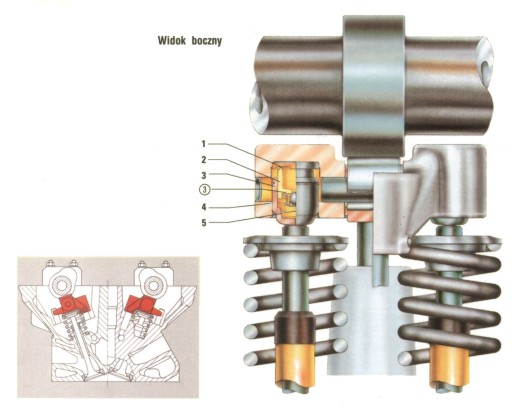

  rysunek 9 - faza wyrównania
  1 Nadmiar oleju 2 Zbiorniczek oleju 3 Szczelina przeciekowa	4 Szczelina prowadząca 5 Komora podwyższonego ciśnienia
