Popychacze hydrauliczne

Powrót do Popychacze


Labiryntowy popychacz hydrauliczny



Faza ściskania (skok krzywki) (rys 10)

  • popychacz zostaje obciążony siłą sprężyny zaworu i sitami masowymi,
  • zmniejszony zostaje odstęp pomiędzy tłoczkiem i cylinderkiem, w wyniku czego następuje wyciśnięcie niewielkich ilości oleju z komory podwyższonego ciśnienia poprzez szczelinę (1)    i otwór wprowadzający olej do zbiorniczka (2),

  • pod koniec fazy ściskania powstaje nieznaczny luz na zaworze,

  • drobne ilości mieszanki oleju i powietrza zostaną wyciśnięte poprzez otwór odpowietrzający i / lub szczelinę prowadzącą (3).

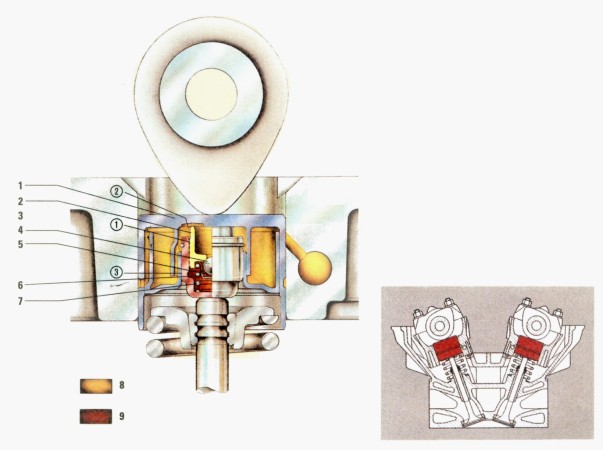

rysunek 10 - faza ściskania

1 Korpus
2 Tłoczek
3 Cylinderek
4 Zaworek kulowy
5 Sprężynka zaworu

6 Klapka zatrzymująca zaworu
7 Sprężynka zaworu zwrotnego
8 Silnikowe ciśnienie oleju
9 Podwyższone ciśnienie oleju

Faza wyrównania (obrys kołowy krzywki) (rys. 11)

  • sprężyna wyrównująca rozpiera tłoczek i cylinderek do momentu, aż nastąpi wyrównanie luzu zaworu,
  • dzięki różnicy ciśnień pomiędzy komorą podwyższonego ciśnienia a zbiorniczkiem oleju (od strony tłoczka), następuje otwarcie zaworu kulowego, w wyniku czego olej przepływa ze zbiorniczka (po stronie korpusu) poprzez szczelinę, zbiorniczek (od strony tłoczka) i kulowy zaworek zwrotny do komory podwyższonego ciśnienia (4),
  • następuje zamknięcie kulowego zaworka zwrotnego, przywrócona zostaje prawidłowa praca zaworów (pozbawiona luzów).

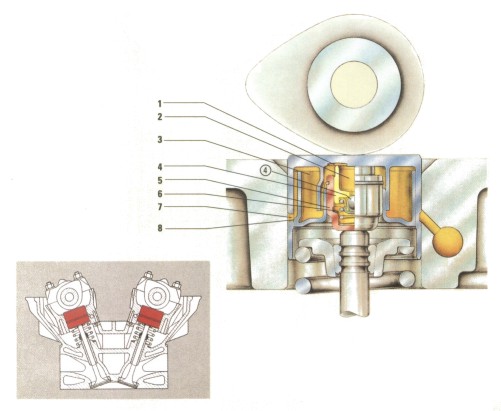

rys. 11 - faza wyrównania

1  Szczelina
2  Zbiorniczek (po stronie korpusu)
3  Zbiorniczek (od strony tłoczka)
4  Szczelina przeciekowa

5  Szczelina prowadząca
6  Komora podwyższonego ciśnienia
7  Rowek doprowadzający olej
8  Otwór wprowadzający
