3. PARAMETRY TAKTYCZNO – TECHNICZNE WYBRANYCH SAMOCHODÓW POŻARNICZYCH.

3.3.  RENAULT M 210.12.

RENAULT M 210 jest zaliczany do średnich samochodów ratowniczo – gaśniczych. Kabina załogi jest jednomodułową kabiną czterodrzwiową w układzie siedzeń 1+1+4. kabina jest uchylana hydraulicznie. Na rys. nr 7 jest przedstawiony ogólny widok samochodu. Samochód ten jest eksploatowany w JRG PSP w Fordonie.



Rys. nr 7  RENAULT M 210 – widok ogólny.

Szkielet konstrukcji samochodu wykonany jest metodą spawania z wysokogatunkowej stali nierdzewnej. Poszycia zewnętrzne wykonane są z blach aluminiowych gładkich, a poszycia wewnętrzne z blach gładkich perforowanych. Powierzchnie półek, szuflad oraz dachu wyłożone są blachami ryflowanymi. Proces łączenia blach zewnętrznych ze szkieletem odbywa się w technologii klejenia. Żaluzje wykonane są z lekkich profili aluminiowych anodowanych. System żaluzji posiada sprężynowy system zwijania. Żaluzje te są wyposażone w zamki patentowe.

PARAMETRY TECHNICZNE I EKSPLOATACYJNE.

Silnik – o zapłonie samoczynnym, pojemności 6,179cm3, mocy 209 KM.

Napęd – na wszystkie osie (4x4), posiada blokadę międzyosiową mechanizmu różnicowego.

Wymiary – dł./szer./wys. 7219/2880/3140 [mm], średnica skrętu 18 [m].

Masy – masa własna 7760 [kg], dopuszczalna masa całkowita 12000 [kg], ładowność 4240 [kg].

Układ hamulcowy – hydrauliczny, hamulce przednie i tylne tarczowe.

Zawieszenie – resory piórowe.

Układ wodno – pianowy zabudowany w tylnej części samochodu przedstawi (rys. nr 6.) zawiera on następujące podzespoły:

  • autopompa,
  • układ zaworów,
  • zwijadło szybkiego natarcia,
  • dozownik środka pianotwórczego,
  • manometry ciśnienia napełniania i tłoczenia oraz manowakuometr,
  • system kontroli ciśnienia,
  • system automatycznego uzupełniania zbiornika wodnego,
  • wskaźnik poziomu wody i środka pianotwórczego,
  • nasady:
  • tłoczne – 2 x 75 mm,
  • napełniania geodezyjnego – 110 mm,
  • napełniania hydrantowego – 75 mm,
  • napełniania środka pianotwórczego – 52 mm.

W pojeździe zbiornik na wodę ma pojemność 2000 l a zbiornik na środek pianotwórczy (DTO) 200 l.

Autopompa firmy RUBERG R 30 / 2,5 jest wielociśnieniową odśrodkową pompą. Pompa ta posiada jeden stopień normalnego ciśnienia oraz trzy stopnie wysokiego ciśnienia. Uruchomienie pompy odbywa się po włączeniu napędu autopompy i zwiększeniu prędkości obrotowej silnika.

Parametry układu wodno – pianowego:

czas zassania:

- dla Hgs = 1,5 m - 9,5 s

- dla Hgs = 7,5 m - 44,0 s

wydajność (przy Hgs = 1,5 m):

- dla Hu = 80 m - 1720 l./min.

- dla Hu = 400 m - 250 l./min.

Stężenie środka pianotwórczego:

3% lub 6% w zależności od ustawionej na dozowniku wartości.

W tylnej części zabudowy samochodu zainstalowano zwijadło szybkiego natarcia (rys. nr 8). Zwijadło to wyposażone jest w mechanizm zwijający o przełożeniu 16 : 35, a do zwijania służy korba wyprowadzona z przedniej lewej strony zwijadła. Zainstalowany na zwijadle wąż ciśnieniowy o długości 60 m, średnicy zewnętrznej 28 mm, a wewnętrznej 20 mm jest odporny na temperatury - 40o do + 125oC. Ciśnienie niszczące 200 bar, próbne 120 bar, robocze 60 bar.

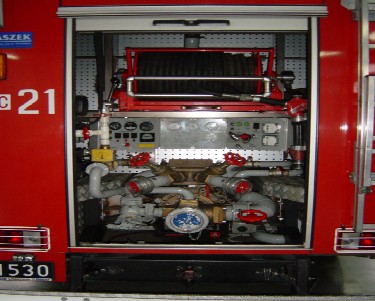

Rys. nr 8. RENAULT M 210 – przedział autopompy, oraz zwijadło szybkiego natarcia.

Wysokociśnieniowa prądnica AWG 84 PN 40 daje prąd zwarty i rozproszony poprzez wielkość wciśnięcia rękojeści na gryfie.

Podstawowe wymiary prądownicy:

  • długość – 520 mm,
  • szerokość – 55 mm,
  • wysokość – 300 mm,
  • masa – 2,6 kg.

Podstawowe parametry pracy prądownicy przedstawiają poniższe tabele:

Tabela nr 1 – wydajność prądownicy w zależności od ciśnienia.

ciśnienie

(bar)

prąd zwarty (l/min)

prąd rozproszony (l/min)

nakładka pianowa (l/min)

10

80

60

-

20

110

75

-

30

130

100

60

40

145

110

75

Tabela nr 2 – zasięg strumienia wody w zależności od ciśnienia.

ciśnienie

(bar)

prąd zwarty

(m)

prąd rozproszony

(m)

nakładka pianowa

(m)

10

25

6

-

20

27

9

-

30

28

12

15

40

28

15

15





MOCOWANIE WYPOSAŻENIA
W SAMOCHODZIE RATOWNICZO – GAŚNICZYM MARKI RENAULT M 210.

Wyposażenie i uzbrojenie osobiste strażaka:

  • maski do aparatów powietrznych – AUER, szt. 5

  • sygnalizator bezruchu – AUER. szt. 5

Środki specjalne ochrony strażaka:

  • kamizelki ostrzegawcze, szt. 6

  • aparaty powietrzne nadciśnieniowe jednobutlowe – AUER, szt. 5

  • butle zapasowe do aparatów powietrznych – AUER, szt. 5

  • rękawiczki ochronne jednorazowe, szt. 100

  • szelki bezpieczeństwa do pracy na wysokościach, szt. 3

  • linki bezpieczeństwa (długość 30 m), szt. 3

  • buty kanalizacyjne. szt. 1

Sprzęt gaśniczy podręczny:

  • gaśnica proszkowa (6 kg) – GZWM, szt. 2

  • gaśnica śniegowa (CO2, 6 kg) – Progaz, szt. 1

  • hydronetka (10 dm3) – Progaz, szt. 1

  • koc gaśniczy, szt. 2

  • agregat gaśniczy proszkowy AP – 50 z proszkiem ABC. szt. 1

Węże, armatura i osprzęt:

  • węże tłoczne W – 52 – 20 – ŁA – Bezalin, szt. 8

  • węże tłoczne W – 72 – 20 – ŁA – Bezalin, szt. 10

  • wąż tłoczny W – 75 (5m) – Bezalin, szt. 1

  • noszak do węży, szt. 1

  • podpinki wężowe, szt. 4

  • siodełko wężowe, szt. 1

  • prądnica klasy Turbo – Jet z nasadą 52 z regulacją wydajności – Supon, szt. 2

  • prądownica pianowa klasy PP – 2/15 – Supon, szt. 1

  • przełącznik 110/75 – Supon, szt. 1

  • przełącznik 75/52 – Supon, szt. 4

  • rozdzielacz grzybk. 75/52 – 75 – 52 – Supon, szt. 1

  • stojak hydrantowy krótki z kluczem – Supon, kpl. 1

  • wytwornica pianowa kl. WP – 4/75 – Progaz, szt. 1

  • klucze do hydrantów nadziemnych, szt. 2

  • klucze do łączników pożarniczych – Inter Befa, szt. 2

  • węże ssawne 110 (długość 2,5 m), szt. 4

  • smok ssawny 110 – Supon, szt. 1

  • pływak z zatrzaśnikiem – Supon, kpl. 1

  • linki do smoka linii ssawnej, kpl. 1

  • wysysacz głębinowy – Supon, szt. 1

  • klucz do pokryw kanałowych, szt. 2

  • kurtyna wodna wielkości 75 – Supon, szt. 1

  • kurtyna wodna wielkości 52 – Supon. szt. 1

Sprzęt ratowniczy:

  • lekki zestaw narzędzi hydraulicznych – Holmatro, składa się z:

              narzędzie kombi, przewodu (10 m), mini pompa, nożyce do przecinania prętów i pedałów
              oraz zaciskacz do rur, kpl. 1

  • drabina dwuprzęsłowa wysuwana – Altrex, szt. 1

  • drabina słupkowa – Laspol, szt. 1

  • agregat oddymiający z silnikiem spalinowym o wydajności minimalnej 13000 m3/h – SpecPoż. szt. 1

  • bosak podręczny, szt. 1

  • bosak lekki ogólnego przeznaczenia, szt. 1

  • bosak sufitowy, szt. 1

  • łom, szt. 1

  • nóż do przecinania taśm i pasów, szt. 2

  • pilarka do drewna o napędzie spalinowym długość prowadnicy (minimum 300 mm) – Stihl, zapasowy łańcuch z prowadnicą, kpl. 1

  • siekierołom, szt. 1

  • urządzenia do otwierania i wyważania drzwi – Holmatro, szt. 1

  • nożyce do prętów, kłódek i łańcuchów (min. średnica 10 mm), szt. 1

  • kilof, szt. 1

  • widły, szt. 1

  • szufla, szt. 1

  • młot (5 kg), szt. 1

  • sztychówka, szt. 1

  • rak do blach, szt. 1

  • skokochron – Ziegler, szt. 1

  • topór strażacki ciężki, szt. 1

  • siekiera. szt. 1

Sprzęt oświetleniowy, sygnalizacyjny i łączności:

  • agregat prądotwórczy 5,8 kW – HONDA, szt. 1

  • latarki elektryczne Ex z ładowarką – Bosch, kpl. 4

  • statyw do zawieszenia taśmy odgradzającej z podstawkami, szt. 10

  • taśma odgradzająca (długości 500 m), szt. 1

  • przenośne lampy ostrzegawcze – Sandpol, szt. 4

  • stożki ostrzegawcze uliczne – Sandpol, szt. 6

  • zestaw znaków drogowych: A-15, A-30, + wypadek,

  • B-2, B-20, B-33 (30 km/h), C-1, zakaz używania ognia otwartego, trójkąt ostrzegawczy, kpl. 1

  • radiotelefony Motorola GP 300 z ładowarkami, kpl. 3

  • urządzenie nagłaśniające przenośne. szt. 1

Sprzęt sanitarny:

  • skrzynka z zestawem do udzielania pierwszej pomocy, kpl. 1

  • folie czarne PCV, szt. 6

  • koce (folie) antyhipotermiczne, szt. 4

  • miotła koksowa z trzonkiem, szt. 1

  • lokalizator podwyższonej temperatury – AUER, szt. 1

  • kanistry na paliwo (5 l), szt. 2

  • kanister na paliwo (10 l), szt. 1

  • zakrycie na studzienki, szt. 1

  • koło ratunkowe, szt. 1

  • kliny pod koła – RENAULT. szt. 2

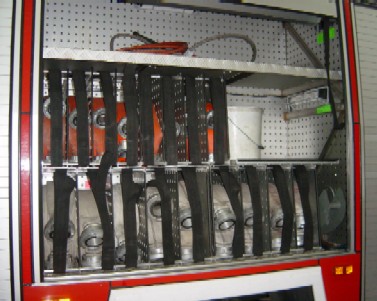

Rys. nr 9. Węże pożarnicze.

Na rys. nr 10 przedstawione są węże pożarnicze W 52 i W 75 łączna ich długość wynosi 260 metrów. Rys. nr 11 przedstawia gaśnice służącą do impulsowego gaszenia pożaru, dwie prądownice które posiadają regulowaną wydajność prądu wody, rozdzielacz grzybowy 75 / 52-75-52. Rys. nr 12 ukazuje widok wytwornicy pianowej. Sprzęt przedstawiony na rysunkach w połączeniu tworzy linie gaśnicze. Jest on na wyposażeniu każdego samochodu gaśniczego.

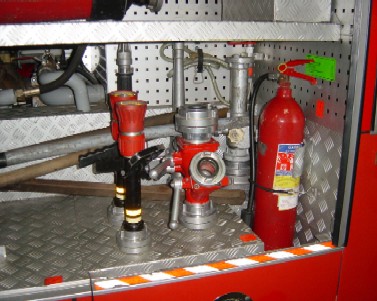

Rys. nr 10. Prądownice, gaśnica i rozdzielacz.

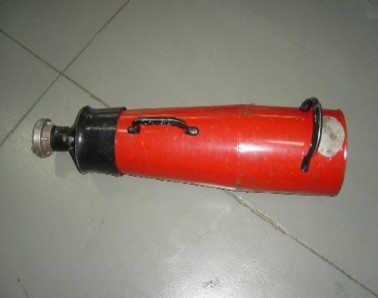

Rys. nr 11. Wytwornica pianowa.
