   Agregat hydrauliczny TEVES MK II
    Rozdział 5

Spis treści



5.Zasada działania agregatu hydraulicznego

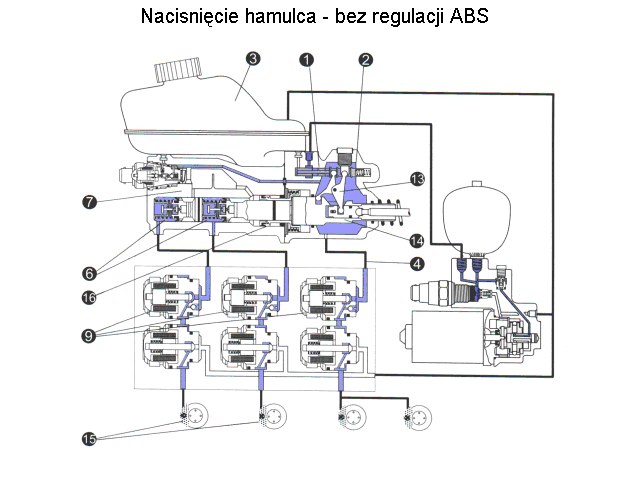

1- zawór regulacyjny
2- komora ciśnieniowa
3- zbiornik płynu
4- wylot płynu do zacisków kół tylnych
6- komory ciśnieniowe kół przednich
7- obudowa pompy
9- elektrozawory dolotowe
13- dzwignia kątowa
14- tłok urządzenia wspomagającego hamulce
15- zaciski kół przednich
16 - tuleja ustalająca

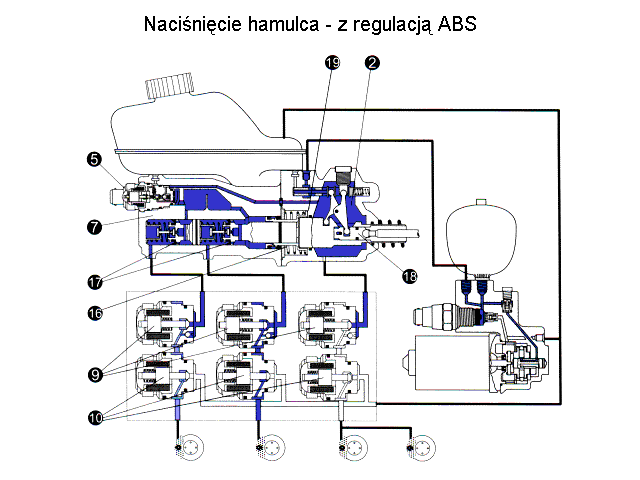

2- komora ciśnieniowa
5- elektrozawór główny
7- obudowa pompy
9- elektrozawory dolotowe
10- elektrozawory wylotowe
16- tuleja prowadząca
17- tłoczki
18- tłok sterujący
19- sprężyna tulei

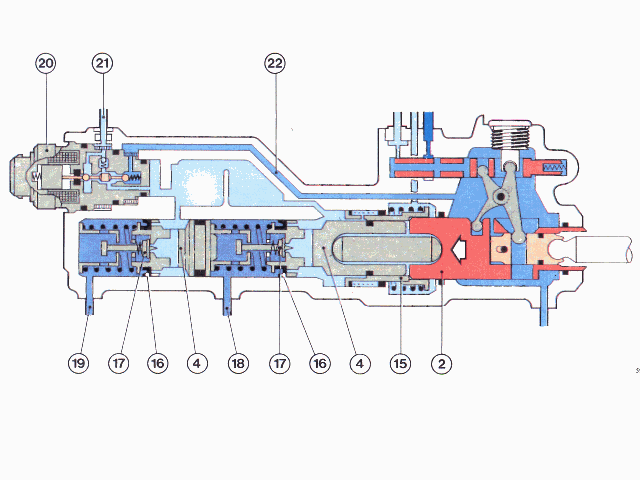

Początek fazy hamowania

2- tłok urządzenia wspomagającego hamulce
4- popychacze
15- tuleja ustalająca
16- uszczelnienia tłoczków
17- zawory ciśnieniowe
18, 19- wylot płynu do elektrozaworów dolotowych kół przednich
20- elektrozawór główny
21- wylot płynu do zbiornika
22- połączenie z komorą ciśnieniową

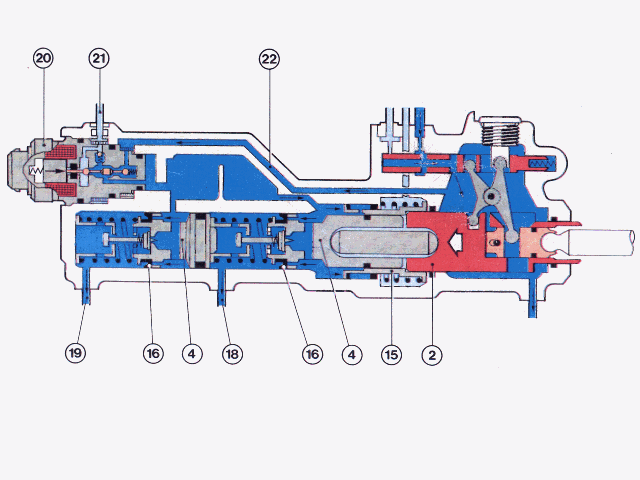

Faza hamowania (działa wspomaganie)





2- tłok urządzenia wspomagającego hamulce
4- popychacze
15- tuleja ustalająca
16- uszczelnienia tłoczków
18, 19- wylot płynu do elektrozaworów dolotowych kół przednich
20- elektrozawór główny
21- wylot płynu do zbiornika
22- połączenie z komorą ciśnieniową





Faza pierwsza - ciśnienie rośnie

Faza druga – wstrzymanie narastania ciśnienia





Faza trzecia – upust ciśnienia z zacisku

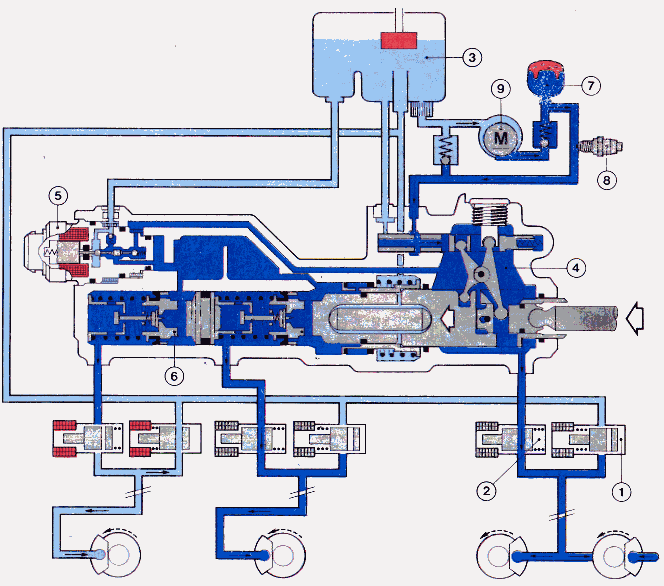

1- elektrozawór wylotowy
2- elektrozawór dolotowy
3- zbiornik płynu hamulcowego
4- komora ciśnieniowa
5- elektrozawór główny
6- tłoczek
7- akumulator ciśnienia
8- wyłącznik ciśnieniowy
9- pompa elektryczna



Obwód rozładowany, ciśnienie rośnie

1) Przy ciśnieniu 13 MPa włącza się czujnik niskiego ciśnienia(10,5 MPa), połączony z lampką kontrolną sygnalizującą niskie ciśnienie w układzie hamulcowym, oraz elektroniczny zespół sterujący.
2) Przy ciśnieniu 14 MPa włącza się przekaźnik pompy (14-18 MPa).

Obwód naładowany, ciśnienie maleje

1) Przy ciśnieniu 14 MPa włącza się przekaźnik pompy, a przy ciśnieniu 18 MPa ponownie wyłącza
2) Pompa nie włącza się i ciśnienie stopniowo zmniejsza się. Przy ciśnieniu 10,5 MPa włącza się czujnik sygnalizujący małe ciśnienie.
